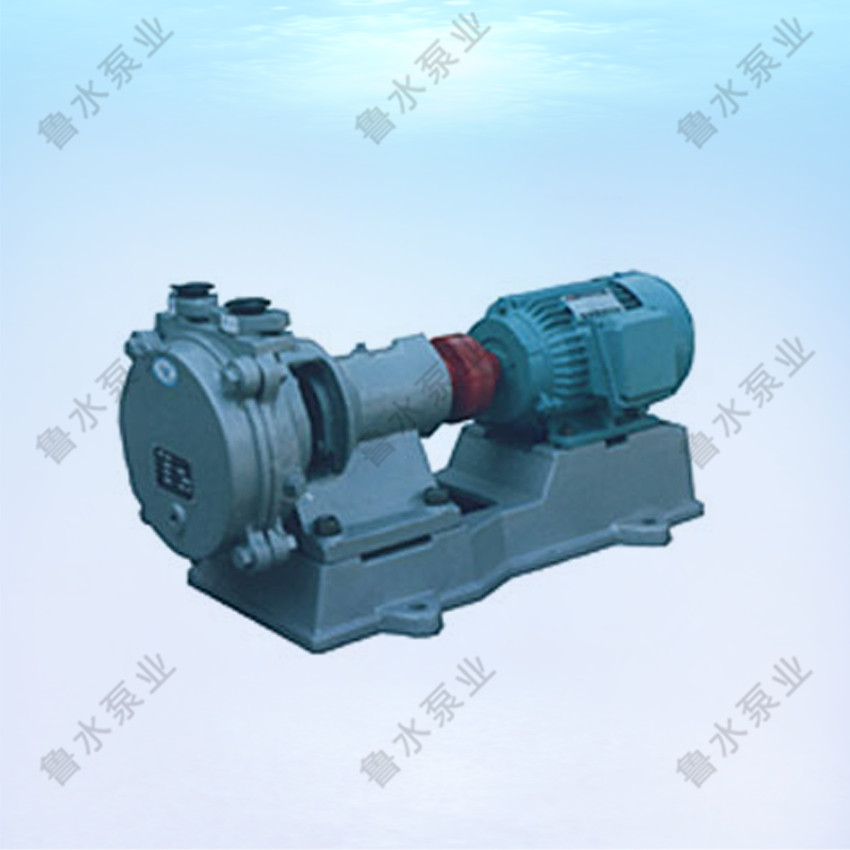

SZB系列水環式真空泵的產品概況：
   SZB水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85%，特別適合于大型水泵引水用。
   SZB水環式真空泵目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
SZB系列水環式真空泵的結構說明：

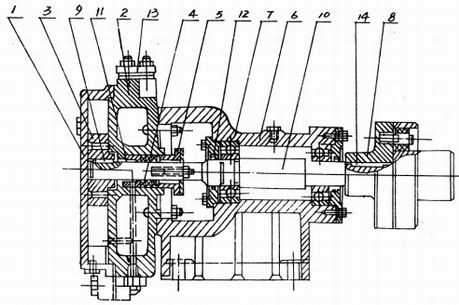

   SZB水環式真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖三）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。

1．泵蓋 2. 泵體 3. 葉輪 4. 填料 5. 填料壓蓋 6.托架 7.滾珠軸承
8. 聯軸器 9.葉輪平健 10.泵軸 11.填料環 12.軸承壓蓋 13.法蘭盤 14.聯軸器平健

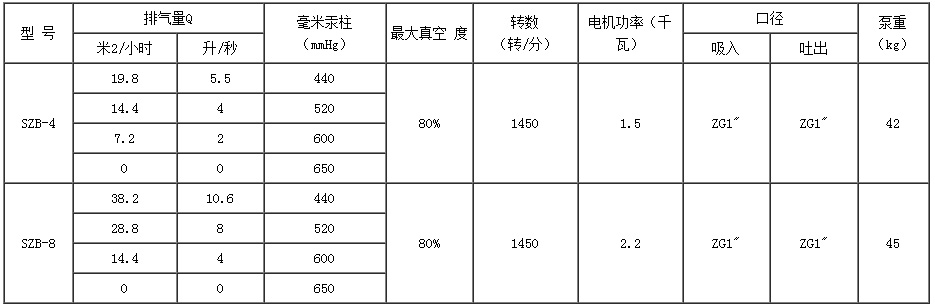

技術參數：
