300QJ井用潛水電泵概述
300QJ井用潛水電泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。
1、300QJ井用潛水電泵為離心式或混流式；采用水潤滑軸承；與電機的聯接采用聯軸器剛性聯接。泵葉輪在電機帶動下旋轉產生離心力，使液體能量增加經泵殼的導流作用進行提水。在水泵上端設有逆止閥體，防止電泵停機時，因揚水管中倒流的水損壞工作部件。閥上有泄水孔，可將管路中的水緩緩放掉，防止冬天凍裂管路。  (注：低揚程潛水泵不設逆止閥體)
2、300QJ井用潛水電泵電機為密閉充水濕式結構。電機定子繞組采用耐水的聚乙烯絕緣，尼龍護套多層結構的電磁線。導軸承及推力軸承均采用水潤滑材質。電機內部充滿清水，用以冷卻電機和潤滑軸承。電機底部裝有調壓膜，用以調整由電機溫升引起的機體內清水的脹縮壓差。電機的上端軸上裝有防砂機構，用來阻止水中泥砂進入深井潛水泵機體內部。
3、管路部分：用以聯接多級泵使其吊裝在機井中，將水輸送到地面上去。主要由短輸水管、輸水管、彎管、夾板等部電泵的安裝件組成。短輸出管是輸水管路與多級泵的連接過渡部件。彎管安裝在井口處，以改變水流的傳送方向。夾板是在化工泵的安裝過程中吊裝和固定輸出管路。
300QJ井用潛水電泵產品特點
1、電機、水泵一體，潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用)。
3、安裝、使用、維護方便簡單，占地面積小、不需建造泵房。
4、結構簡單、節省原材料。
潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。
300QJ井用潛水電泵使用條件
300QJ井用潛水電泵可在下列條件下連續運行使用：
1．深井泵電源要求：
    (1)離心泵額定頻率為50赫茲，電機端額定電壓應保證為380+5％伏的三相交流電源(若用戶電壓為660伏時需特殊定貨)。
    (2)變壓器負載功率不應超過其容量的75％。
    (3)變壓器距井較遠時，應考慮輸電線線壓降，對功率大于45KW的電機，要求變壓器到井口距離不超過20米，大于20米時，要求輸電線規格比配電纜規格大兩個等級，并考慮線壓降。
 2．水質要求：
    (1)一般無腐蝕性清水。
    (2)水中含砂量不大于0.01％(質量比)。
    (3)酸堿度PH值在6．5-8．5范圍內。
    (4)水中氯離子含量不大于400毫克／升。
    (5)硫化氫含量不大于1．5毫克／升。
    (6)水溫不高于20℃。
 3．井筒要求：
    正直、光滑、不得有凸起或井管錯位現象，井內徑不小于相應的機座號。

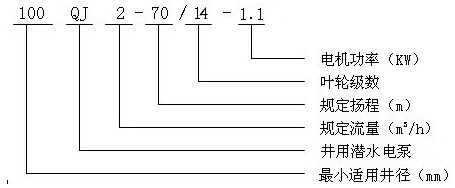

300QJ井用潛水電泵型號定義

300QJ井用潛水電泵結構說明

編號	零件名稱
1	進水節
2	聯軸器
3	鍵
4	吸入段
5	泵殼
6	導葉
7	中軸承體
8	葉輪
9	聯接段
10	泵軸
11	長軸套
12	扁拉筋
13	軸頭螺母
14	上軸承體
15	逆止閥體

編號	零件名稱
1	聯軸器
2	鍵
3	進水節
4	導流殼
5	泵軸
6	葉輪
7	錐形套
8	逆止閥體

300QJ井用潛水電泵安裝方式

300QJ井用潛水電泵性能參數
