概述：

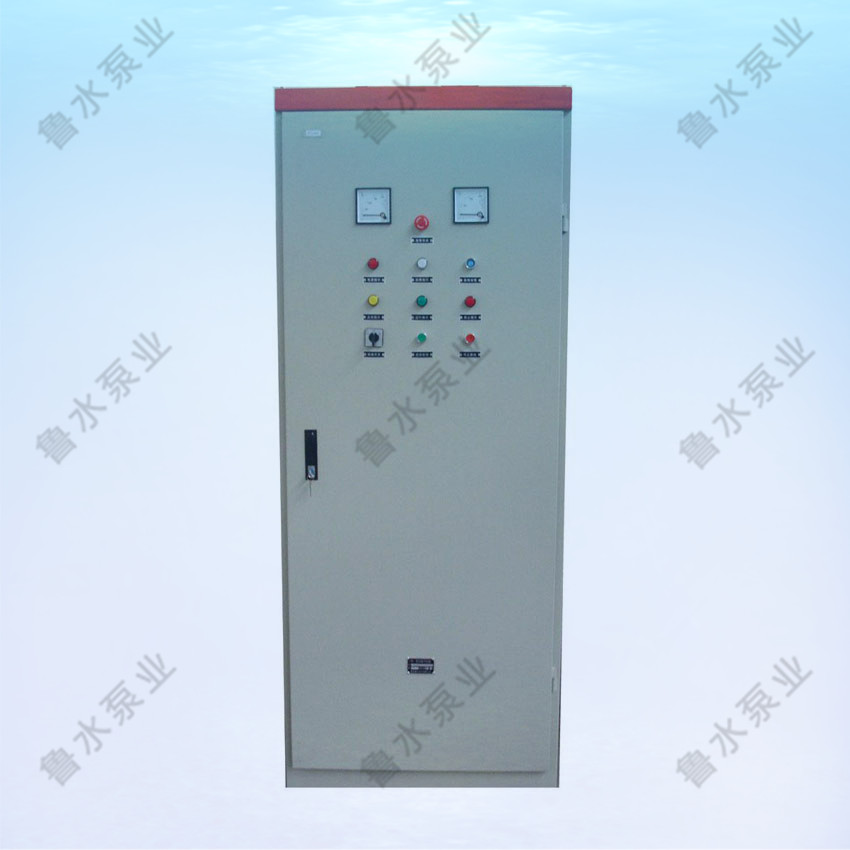

自耦降壓?jiǎn)?dòng)控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，該控制柜采用自耦變壓器降壓?jiǎn)?dòng)方式，降低對電網的沖擊，并具備單泵及多泵控制工作模式。廣泛適用于生活給排水、工業控制用泵、污水排放等行業中。
技術性能：
環境溫度：-25℃-+55℃
海拔高度：小于2000m，2000m以上需降低容量
工作環境：無導電塵埃，無腐蝕性氣體，通風良好；
運行環境：
供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ
適用電機：一般鼠籠型異步電機
起動頻率：可作頻繁起動，建議每小時不超過20次
防護等級：IP41或IP20
環境條件：海拔不超過2000米（超過2000米應降容使用）、環境溫度在-25℃--- +40℃之 間、相對濕度不超過95%，無露。振動小于0.5G。
技術參數：
控制電機功率：15-160KW；
控制電壓：380V；
控制水泵臺數：1-5臺。
1、合上空氣開關QF接通三相電源。   
2、按啟動按鈕SB2交流接觸器KM1線圈通電吸合并自鎖，其主觸頭閉合，將自耦變壓器線圈接成星形，與此同時由于KM1輔助常開觸點閉合，使得接觸器KM2線圈通電吸合，KM2的主觸頭閉合由自耦變壓器的低壓低壓抽頭（例如65%）將三相電壓的65%接入電動。   
3、KM1輔助常開觸點閉合，使時間繼電器KT線圈通電，并按已整定好的時間開始計時，當時間到達后，KT的延時常開觸點閉合，使中間繼電器KA線圈通電吸合并自鎖。   
4、由于KA線圈通電，其常閉觸點斷開使KM1線圈斷電，KM1常開觸點全部釋放，主觸頭斷開，使自耦變壓器線圈封星端打開；同時KM2線圈斷電，其主觸頭斷開，切斷自耦變壓器電源。KA的常閉觸點閉合，通過KM1已經復位的常閉觸點，使KM3線圈得電吸合，KM3主觸頭接通電動機在全壓下運行
5、KM1的常開觸點斷開也使時間繼電器KT線圈斷電，其延時閉合觸點釋放，也保證了在電動機啟動任務完成后，使時間繼電器KT可處于斷電狀態。   
6、欲停車時，可按SB1則控制回路全部斷電，電動機切除電源而停轉。   
7、電動機的過載保護由熱繼電器FR完成。
